Наружное утепление дома или квартиры – это весьма ответственное задание, к которому нужно отнестись со всей серьезностью. Принцип «тепло там – где сухо», как нельзя лучше описывает качественно выполненную теплоизоляцию. Ведь свойства утеплителя сведутся к «нулю», если утеплитель напитает влагу, поэтому основная задача изолировщиков – бороться с конденсатом и обеспечивать вывод паров из слоев теплоизоляции, а также рационально рассчитать необходимую толщину теплоизоляции.

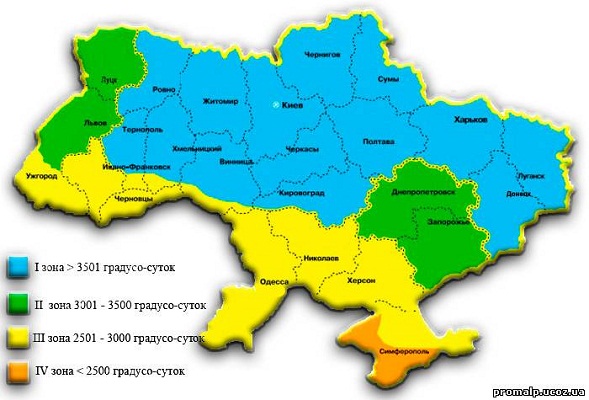

Карта температурных зон Украины
Для того что бы правильно рассчитать толщину утеплителя, также необходимо ознакомиться с картой климатических зон Украины. Каждая климатическая зона имеет свои индивидуальные погодные условия, и для каждой зоны необходимо учитывать коэффициент теплопередачи.
I зона: Ровно, Житомир, Чернигов, Киев, Сумы, Полтава, Харьков, Луганск, Донецк, Тернополь, Хмельницкий, Винница, Черкассы, Кировоград, Ивано-Франковск.
II зона: Луцк, Львов, Днепропетровск, Запорожье.
III зона: Ужгород, Одесса, Николаев, Херсон, Черновцы, АР Крым.
IV зона: Крымское побережье.
Как же правильно выбрать толщину утеплителя?
Первое, что обязательно нужно учесть при наружном утеплении – это то, что недостаточная толщина утеплителя может привести к промерзанию стен, а также перенести «точку росы» внутрь помещения, а это в свою очередь повлечет за собой переизбыток влаги в доме и образование конденсата на стенах. Однако если Вы увеличите толщину теплоизоляционного слоя выше необходимой для Вашего случая нормы, это не принесет значительных улучшений, а лишь понесет за собой дополнительные финансовые затраты. Значит правильный расчет толщины теплоизоляции для дома поможет сэкономить средств а и сохранить в доме оптимальный тепловой режим.
Необходимая толщина теплоизоляции напрямую зависит от теплосопротивления (R), которое является постоянной величиной. Коэфициент R это отношение разности температур по краям утеплителя к величине теплового потока, проходящего сквозь него. Коэффициент теплосопротивления R отражает свойства утеплителя и выражается как плотность материала, делённая на теплопроводность.
Чем больше величина R, тем лучше теплоизоляционные свойства материала. Коэффициент R расчитывается по формуле R = (толщина стены в метрах) / (коэф. теплоизоляции материала)
Ниже приведем таблицу рекомендуемых занчений коэф. теплосопротивления R для разных климатических зон.
| № | Вид ограждающей конструкции | Значение минимально допустимого значения сопротивления теплопередаче для температурной зоны | |||
| І зона | ІІ зона | ІІІ зона | IV зона | ||
| 1 | Внешние стены | 2,8 | 2,5 | 2,2 | 2 |
| 2 | Покрытие и перекрытие неотапливаемых чердаков | 4,95 | 4,5 | 3,9 | 3,3 |
| 3 | Перекрытия над проездом и холодными подвалами | 3,5 | 3,3 | 3 | 2,5 |
| 4 | Перекрытия над неотапливаемыми подвалами, расположенными над уровнем земли | 2,8 | 2,6 | 2,2 | 2 |
| 5 | Перекрытия над неотапливаемыми подвалами, которые расположены ниже уровня земли | 3,75 | 3,45 | 3 | 2,7 |
| 6 | Окна, балконные двери, витрины, витражи, светлопрозрачные фасады | 0,6 | 0,56 | 0,55 | 0,5 |
| 7 | Входные двери в многоквартирные жилые дома в общественные здания | 0,44 | 0,41 | 0,39 | 0,32 |
| 8 | Входные двери в малоэтажные жилые дома и в квартиры, расположенные на первых этажах многоквартирных домах | 0,6 | 0,56 | 0,54 | 0,45 |
| 9 | Входные двери в квартиры, расположенные выше первого этажа | 0,25 | 0,25 | 0,25 |
0,25 |
Как правильно рассчитать толщину теплоизоляции ?
Возьмем, для примера, и рассчитаем правильно ли был утеплен дом, который имеет стены из силикатного кирпича толщиной 51 см, и который был утеплен пенопластом толщиной 10 см. Для этого нам необходимо высчитать коэффициенты теплосопротивления R для кирпичной стены и пенопласта, сложить 2 полученных значения и сравнить результат с таблицей сверху.
Итак, у нас есть стена из кирпича толщиной 0.51 метра. Делим на коэффициент теплопроводности силикатного кирпича 0,87 Вт/(м•°С). И получаем сопротивляемость теплопередаче кирпичной кладки R=0,58 (м2•°С)/Вт.
Теперь рассчитаем величину R для пенопласта толщиной 0,1 метра. Делим на коэффициент теплопроводности пенопласта 0,043 Вт/(м•°С). И получаем результат R=2,32 (м2•°С)/Вт.
Теперь складываем наши коэффициенты R для пенопласта и силикатного кирпича и получаем результат R=2,88 (м2•°С)/Вт. Теперь сравниваем его с требуемыми значениями для внешних стен в верхней таблице, для разных климатических зон Украины.
Выводы
Полученный результат говорит о том, что утеплять дом необходимо толщиной утеплителя не менее 10 см. Эта толщина подойдет для всех климатических зон Украины. В некоторых случаях толщину утеплителя можно увеличить до 12 – 14 см, но при этом необходимо учитывать коэффициенты теплопроводности материалов, как наружных стен так и утеплителей.
Для четвертой климатической зоны, куда входит Крым, можно уменьшить толщину утеплителя до 5 – 8 см, но при этом необходимо учитывать толщину и материал стен дома.
Хотим заметить что коэф. теплопроводности утеплителя для стен может меняться, в зависимости от технических условий производителя, чему также необходимо уделять внимание.
Для расчета утепления своего дома Вам необходимо будет таблица коэффициентов теплопроводности материалов.
